概述
UDK-201G/H系列電接觸液位控制器是在仿制日本OMRON公司61F系列電接觸液位控制器的基礎上精心設計制造的。它是導電液體進行液位自動控制的位式儀表。產品系列主要包括：UDK-201/G及UDK-201/GH兩種型號。
UDK-201/G型電接觸液位控制器，主要供凈水和污水的給排水實行自動控制使用。
UDK-201/GH型電接觸液位控制器，主要用于對凈水和蒸餾水的給水，排水實施自動控制使用。
該儀表廣泛適用于化工，輕工，食品等工業各種導電液體液位做自動控制。對高層樓房上水及鍋爐水位控制尤為適用。
產品特點
●理想的導電液體液位控制器
●結構簡單，安裝方便
●可以方便的實現自動給、排水控制
●多種電極式可選，適用不同工況需求
工作原理
儀表通過電極接觸導電液體，在電極間施加8V（或24V）交流電壓；當電極間從斷開狀態變?yōu)榇右后w電阻時，形成導電通路從而產生電信號，經電氣控制線路使儀表內繼電器工作，最后輸出開關信號，以便對液位實行控制
儀表電氣控制回路（見圖1），儀表的⑦、⑧、①三個端子分別與傳感器E1、E2、E3三根電極棒相連，儀表輸出控制的②、③、④中的一個端子與電機電磁控制開關繞組端子相串連，組成自控系統。
圖1 電氣接線圖
UDK-201/G型電接觸液位控制器工作過程：
做供水使用時，電磁開關線圈端子A與插腳②端子連接，經閉合觸點④串入220V AC或380V AC電源之中（③端子無效）。
儀表接通220V AC電源后，假設液位在E2電極棒下部，在此狀態下控制回路使繼電器不吸合，此時E2與E1在控制器內斷開，由于②、④是常閉接點，所以電磁開關吸合，電機運行，電機帶動水泵向液罐內注入液體。此時液位上升，同時綠色指示燈亮。
當液位升至E2時，仍保持原狀態不變。
當液位升到E1時，E1、E2、E3電極經液體導通，此時控制回路E1與E2在控制器內相接，②、④接點由常閉轉為常開，電磁開關失電，水泵停止，同時由于E1、E2相接致使繼電器自鎖，此后液位下降，同時指示燈轉換為紅燈亮。
當液位下降到脫離E1時，因E2自鎖作用，狀態不發生變化。
當液位下降到脫離E2時，因失去自鎖信號，控制線路就會回到原來狀態，②、④接點由常開又轉為常閉，水泵重新工始啟動向液罐注入液體。
正常情況下，液體始終控制在E1～E2之間。
在排水情況下，電磁開關線圈與插腳③連接，經腳接通電源（端子②為端子無效）。
此時工作過程為：當液位到達E1時，繼電器吸合，③、④接點由常開轉為閉合狀態，水泵開始啟動排水。當液位到達E2時繼電器不吸合，③、④接點由閉合轉為常開，水泵停止排水，以此周而復始。
產品技術參數
|
|
項目
|
UDK-201/G
|
UDK-201/GH
|
備注
|
|
控制器
|
內電極電壓
|
8V AC
|
24V AC
|
|
|
電源電壓
|
200V AC
|
220V AC
|
|
|
液體電阻率
|
1-20KΩ.cm
|
30-200KΩ.CM
|
|
|
控制誤差
|
≤±5mm
|
≤±5mm
|
|
|
重復性誤差
|
≤±2.5mm
|
≤±2.5mm
|
|
|
切換差
|
12mm
|
12mm
|
|
|
環境溫度
|
-10℃～55℃
|
-10℃～55℃
|
|
|
環境濕度
|
45%～85%
|
45%～85%
|
|
|
消耗功率
|
3.2W
|
3.2W
|
|
|
控制觸點
|
200V AC 5A
|
200V AC 5A
|
|
|
電纜線長度
|
<1000m
|
<1000m
|
0.7mm2
|
|
傳感器
|
型號
|
介質壓力
|
介質溫度
|
電極材料
|
|
PS-3S
|
常壓
|
≤150。C
|
1Cr18Ni9Ti
|
|
BS-3
|
可選
|
≤200。C
|
1Cr18Ni9Ti
|
外形結構及安裝尺寸

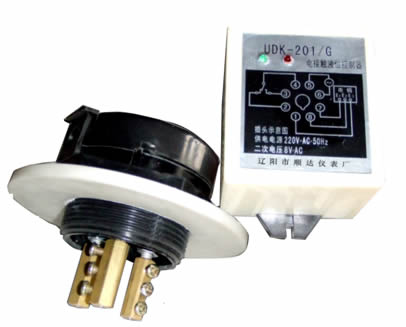

儀表由傳感器及控制器兩部分組成，控制器有方型插座安裝及長方型盤式安裝兩種。見圖2a、圖2b
控制器的電氣元件主要有：電源變壓器、直流繼電器、指示燈、印刷線路板等裝配組成，外罩為ABS塑料外殼，結構精巧。
控制器的八腳插頭⑤、⑥ 接220VAC電源上，⑦、⑧、①插腳分別接傳感器電極E1、E2、E3、②、③、④插腳在直繼電器一 組輸出觸點上。
傳感器部分外形尺寸（見圖3a、3b）
|
DN
|
D
|
D1
|
D2
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
|
b
|
n
|
b
|
n
|
b
|
n
|
b
|
n
|
|
65
|
180
|
145
|
120
|
18
|
4
|
18
|
4
|
22
|
8
|
22
|
8
|
|
80
|
195
|
160
|
135
|
18
|
4
|
20
|
8
|
22
|
8
|
24
|
8
|
法蘭標準：JB/T81-94
儀表附件
配線插座分內部連線和外部連線兩種，用戶可根據安裝形式選擇其中一種，它的外形尺寸（如圖4）
分離器：
分離器和定位套組成分離系統，隨機附一套，可根據現場情況按照使用說明應用（見圖6））
接線圖
訂貨須知
選擇控制器型號
選擇傳感器型號（無特殊要求按PS-3S供貨）
電極的總長（無特殊要求按時4米供貨）
使用現場溫度、控制液體溫度、液罐內壓力。
|
